工業離子交換設備主要由固定床、移動床和流動床。目前使用最廣泛的是固定床，包括單床、多床、復合床和混合床。

離子交換設備的構成，包括桶體、進水裝置、排水裝置，再生液分布裝置及體外有關管道和閥門。

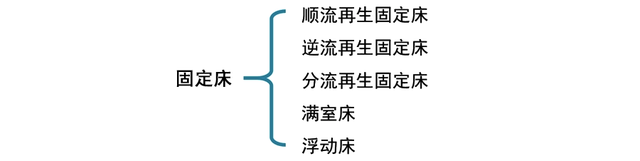

固定床按照原水、再生液的流通方向及運行方式有如下幾種分類：

其中順流再生和逆流再生是應用最為廣泛的兩種方式。

順流式固定床離子交換器，其運行時原水的流動，以及再生時再生液的流動方向均為由上向下，所以稱為順流。

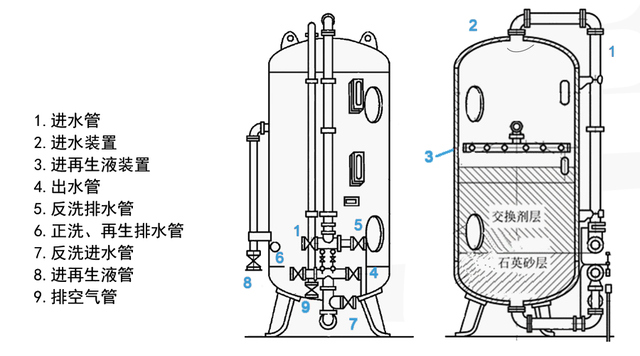

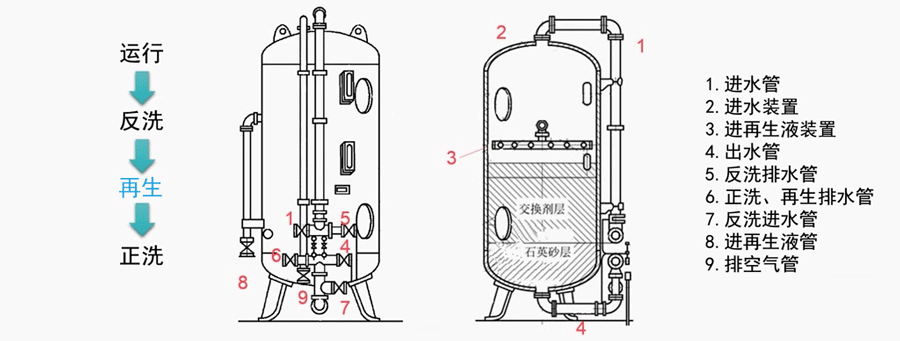

下面是順流式固定床離子交換器的結構組成：

順流式固定床離子交換器，它離子交換器的工作過程包括運行、反洗、再生、正洗這幾個階段。

運行時，原水經進水管和進水裝置，均勻地分配到離子交換樹脂層的上部，分別經過樹脂層、石英砂墊層后，經底部的出水管收集后排出。

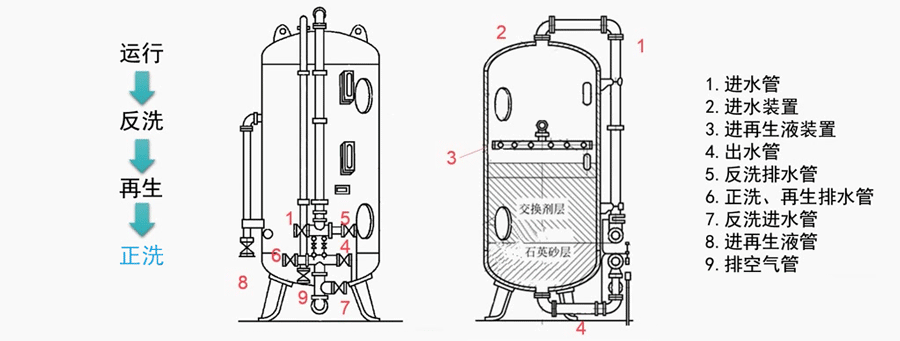

離子交換器運行過程

當樹脂達到飽和后，就需要開始再生階段。

首先進行水的反沖洗，從底部進反沖洗水，分別經過石英砂墊層、樹脂層后，經過上部的反洗排水管排出。

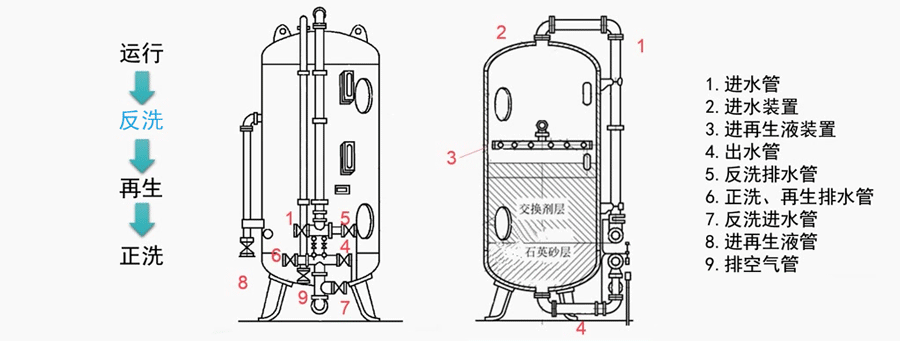

離子交換器反洗過程

反洗后再進行樹脂的再生，再順流再生中，再生液從樹脂層的上部進入，分別經過樹脂層、石英砂墊層后，從底部再生排水管排出。

離子交換器再生過程

最后再用干凈的軟化水進行正洗，軟化水經過進水管、進水裝置，經過樹脂層、石英砂墊層后，從底部排出。

清洗結束后即可再次投入運行。

離子交換器正洗過程

再來看一下逆流式（對流）固定床離子交換器。該交換器運行時，被處理的原水自上而下流動；再生時的再生液則自下而上流動。

與順流式相比，逆流式離子交換器的再生方式要略微復雜一些，以逆流式交換器頂壓法再生過程為例：

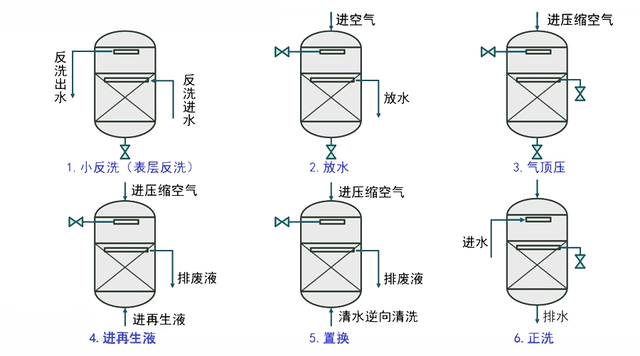

逆流式交換器頂壓法再生過程

首先從中間排水裝置引入反洗水，把累計再樹脂層上部的雜質沖洗下來并排出，這個過程稱為小反洗（表層反洗）；

然后將中間排水層的水放掉；再從離子交換器頂部加入壓縮空氣；再從底部進再生液，逆流經過樹脂層，對樹脂進行再生，再生液則從中間排水裝置排出；

再從底部進軟化的清水對樹脂層中殘存的再生液進行置換；

最后再從頂部進軟化水對樹脂層進行正洗，結束整個再生過程。

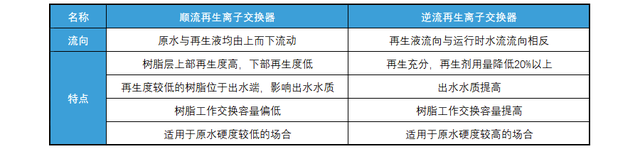

我們對順流式和逆流式離子交換器的再生進行一下簡單的對比：
